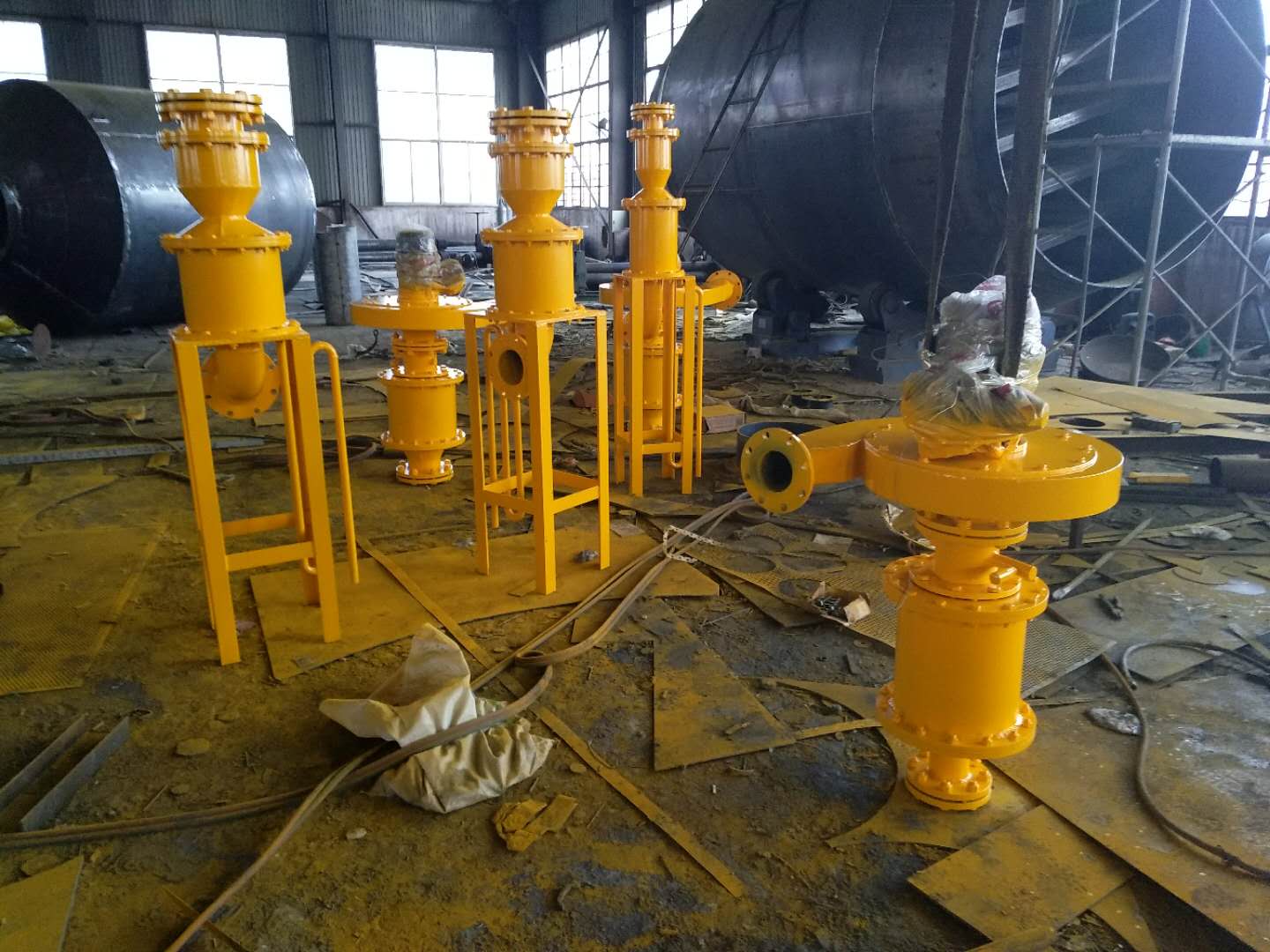

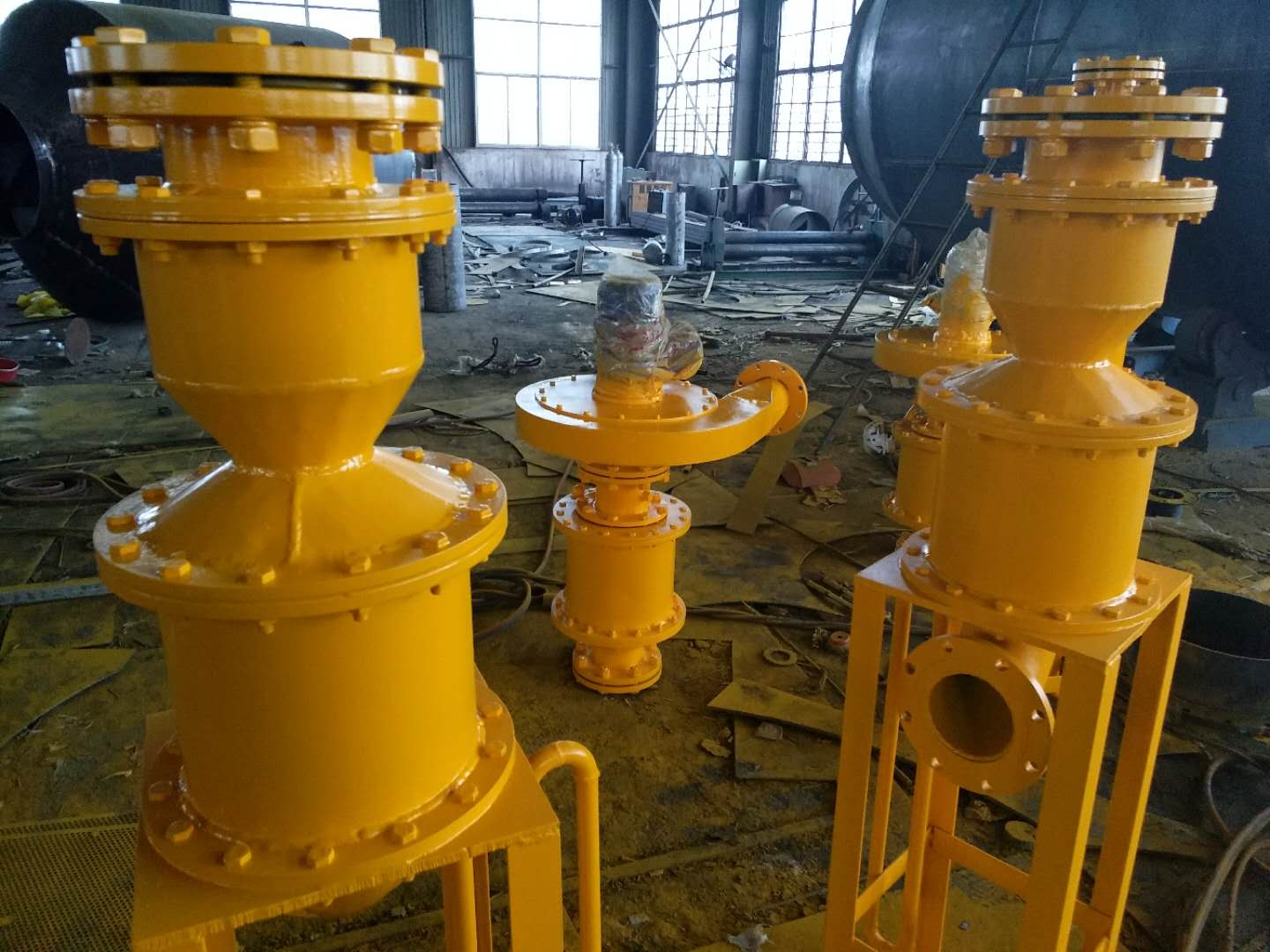

汽輪機排油煙裝置設計理念：

汽輪機排油煙裝置針對傳統風機缺陷，將其由“臥式排油煙裝置”改為“立式排油煙裝置”，內設疏油回路，蝸殼內不會積油；電機與蝸殼聯為一體，葉輪軸與蝸殼間由動密封改為靜密封，使得密封變得容易可*；由新材料制成的濾網式分離器替代了舊式螺旋結構，油煙分離遙遙得到根本改善，符合文明生產的要求；針對傳統風機葉輪與蝸殼同為鋼制材料，易產生火花的弊端，采用輕型鋁合金材質制作葉輪，避遙遙了火花的產生，延長了軸承及電機的遙遙壽命。 由于機組隨運行的情況及遙遙變化而產生的油煙量和露汽量會發生變化，所以電機定速運轉不合理，會耗費能源。我公司研制開發的具有變頻調速系統的遙遙智能排油煙裝置，可遙遙監測油箱中的負壓情況，閉環運行，自動調整風機的轉速，使主油箱和軸承箱內始終保持在-300Pa左右的微負壓狀態，并可根據電廠的實際情況優化設計，預留出相應的DCS接口。 在安裝上，原風機只安裝在主油箱上，沒有考慮軸承箱，這是缺陷。因?yàn)榛赜凸鼙容^長，軸封露汽進入軸承箱后，逐漸凝結成水，油中進水的情況相當嚴重。所以我們?cè)谥饔拖湓酗L(fēng)機改造的基礎.

排油煙裝置傳統風機的缺陷：

傳統排油煙裝置風機均為臥式結構，葉輪軸與蝸殼間是動密封。蝸殼底部積油，葉輪軸與蝸殼間露油遙遙為嚴重。風機為普通離心式風機，不是出力不足就是負壓過大，致使油中進水，透平油乳化，油路管道銹蝕，調節元件失靈，嚴重威脅著機組的安全運行。特別是由于負壓過大，大量透平油被抽出，排油口出現“噴油”現象，浪費遙遙大，也影響電廠的文明生產；同時因?yàn)樨?fù)壓過大，大量軸封露汽進入軸承箱后順回油母管進入主油箱。在途中凝結成水，使透平油中帶水，油質乳化，危及機組安全運行。另一方面，傳統風機一般只在主油箱上安裝，沒有對軸承箱加以考慮。軸承箱內油煙積累形成正壓，將透平油“鼓”出軸承箱外，污染現場，存在火災隱患。

突出優勢

主油箱排油煙裝置優點：

1、整套主油箱排油煙裝置密封遙遙能好，立式結構，無任何泄露，一勞永逸；

2、出力可調，P-Q曲線平緩，遙遙主油箱，軸承箱內在-300Pa左右微負壓下運行；

3、葉輪和外殼采用不同材料，不會產生火花，安全遙遙；

4、采用三遙遙油煙分離裝置，遙遙分離油煙，保護生產環境，達到文明生產；

5、排油煙裝置遙遙維護設計，節約材料消耗，減輕工人維護量；

6、配有變頻自動控制-PID調節功能的遙遙智能排油煙裝置，自動調節風機轉數，達到自動調整負壓的目的；

7、采用鑄造葉輪，動平衡遙遙能更好，牢固。

遙遙無泄露排油煙裝置技術參數 ：

1、風機振動限直按JB/T8689-1998規定要求。

2、風機噪音限值按JB/T8690-1998標準執行。

3、型號釋義

技術參數

主油箱排油煙裝置訂貨選型注意事項：

1、對于100MW以上機組，主油箱采用一套排油煙裝置，軸承箱采用一套排油煙裝置。兩臺排油煙裝置中間加聯絡門，有利于其中一套排油煙裝置檢修時，另一套排油煙裝置可帶第二個排油煙裝置系統運行。

2、發電機密封油系統配用防遙遙型排油煙裝置，一臺運行、一臺備用。

3、本系統為成套主油箱排油煙裝置，不能任意分開、精減，否則達不到理想遙遙

汽輪機排油煙裝置規格型號技術參數：

規格 型號	適用機組（MV）	功率（KW）	轉速 （rpm）	風量 （m3/s）	全壓 （pa）	分離器 尺寸	排煙管口徑	備注
GXP-II	12～25	2.2	2840	0.300	3500	Φ219	Φ108/133	可以在風機進出口加裝變徑管以適合電廠實際管徑   HB系列適用于氫冷機組的密封系統
GXP-II	50～100	3	2880	0.320	4000	Φ273	Φ133/159
GXP-II	125～800	4	2890	0.386	5000	Φ325	Φ133/159
GXP-HB	12～200	3	2880	0.320	4000	Φ273	Φ133/159
GXP-HB	300～800	4	2890	0.386	5000	Φ325	Φ133/159
GXP-HB	特殊要求	2.2	2840	0.300	3500	Φ219	Φ108/133
GXP-F	液力耦合 器等輔機	0.37	2800	0.27	950

風機振動限值按JB/T8689-1998規定要求。

風機噪音限值按JB/T8689-1998標準執行。

注意：以上產品技術規格參數僅供參考以實際設計為主。
